Тактические построения войск в 16-17 веке

Нидерландский боевой порядок

Рисунок из книги Е.А. Разина "История военного искусства"

Изменения в традиционном польском боевом построении со включением в него пехоты и артиллерии. 16-начало 17 века. Схема - отсюда

 Построение трех шведских бригад (Тридцатилетняя война)

Рисунок из книги Е.А. Разина "История военного искусства"

Построение шведский бригады (Тридцатилетняя война)

Рисунок из книги Е.А. Разина "История военного искусства"

 Боевой порядок шведской роты в 17 веке (угол0
Рисунок из книги Е.А. Разина "История военного искусства"

Шведский батальон (Тридцатилетняя война)
Рисунок из книги Е.А. Разина "История военного искусства"

Колонна шведской армии в бою при Лейпциге
Рисунок из книги Е.А. Разина "История военного искусства"

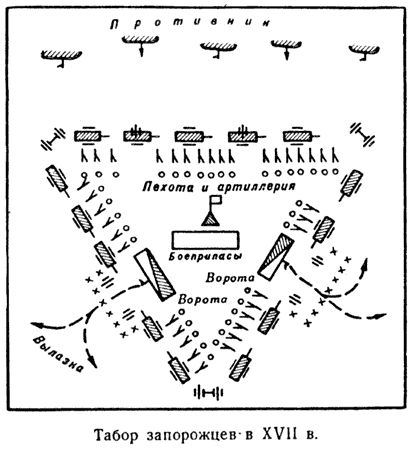

Табор запорожцев. 17 век

Рисунок из книги Е.А. Разина "История военного искусства"

Походный порядок русского войска в крымском походе. 1687 г.

Рисунок из книги Е.А. Разина "История военного искусства"

Лагерь авангарда русского войска в крымском походе 1689 г.

Рисунок из книги Е.А. Разина "История военного искусства"
